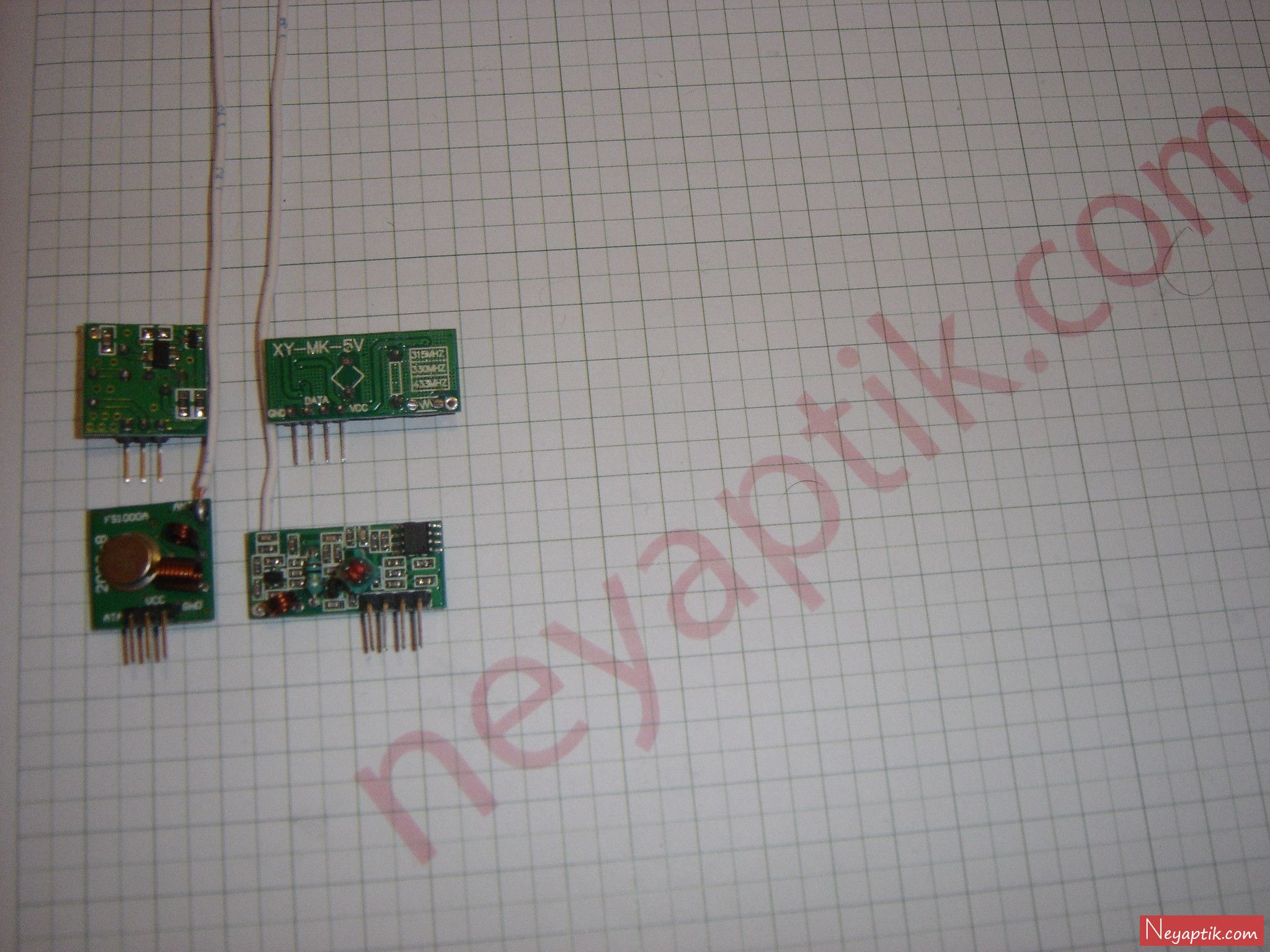

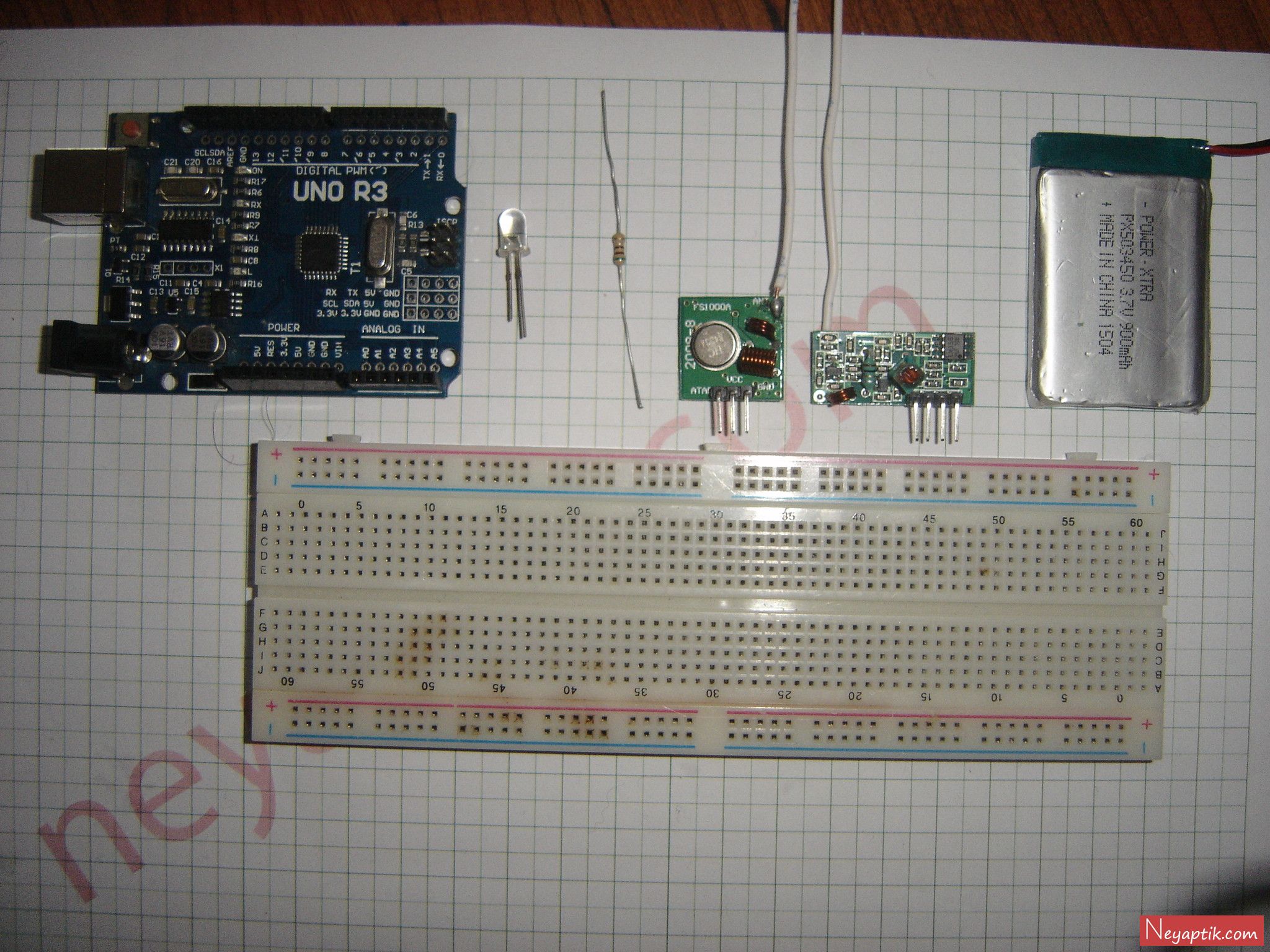

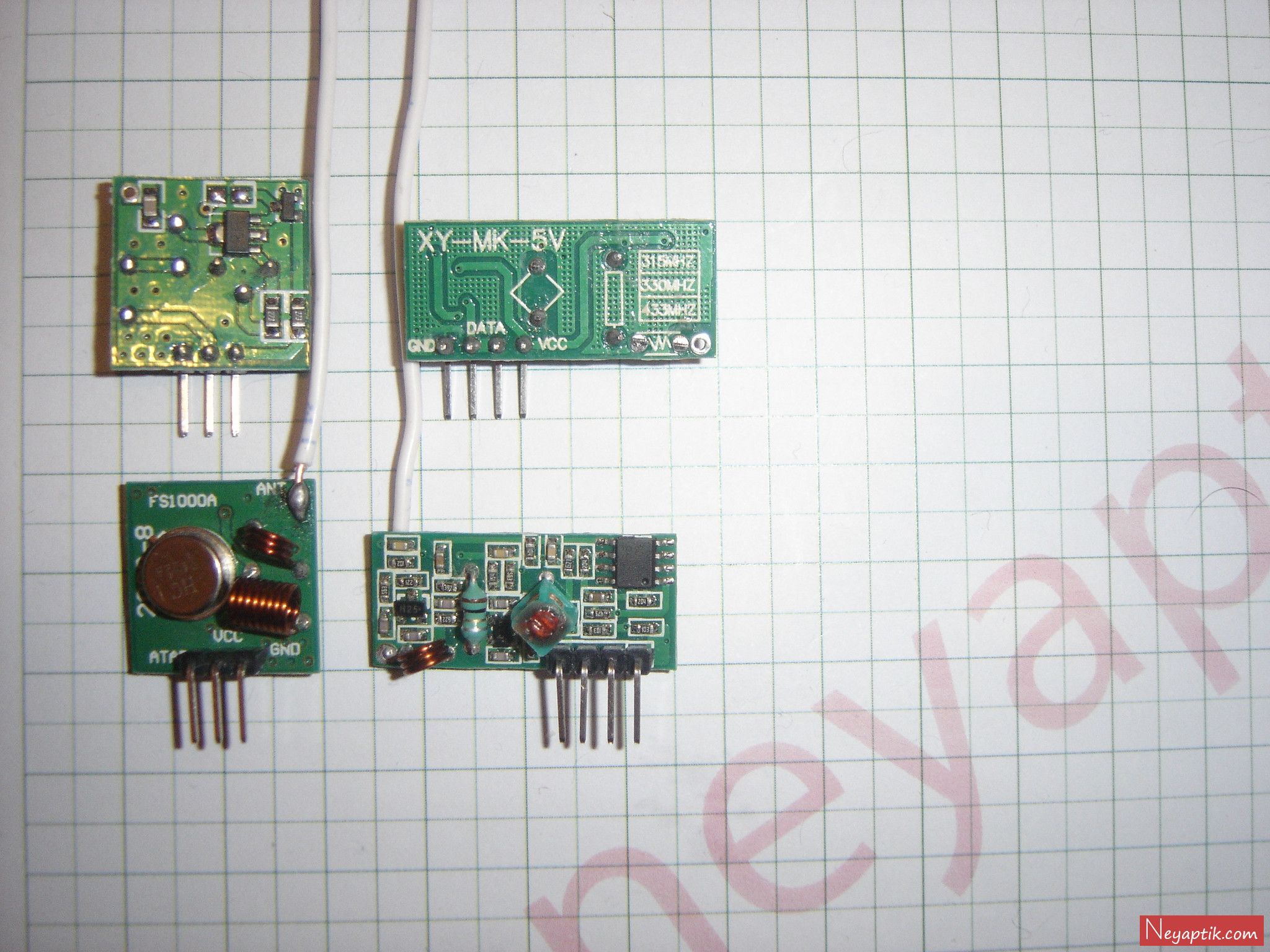

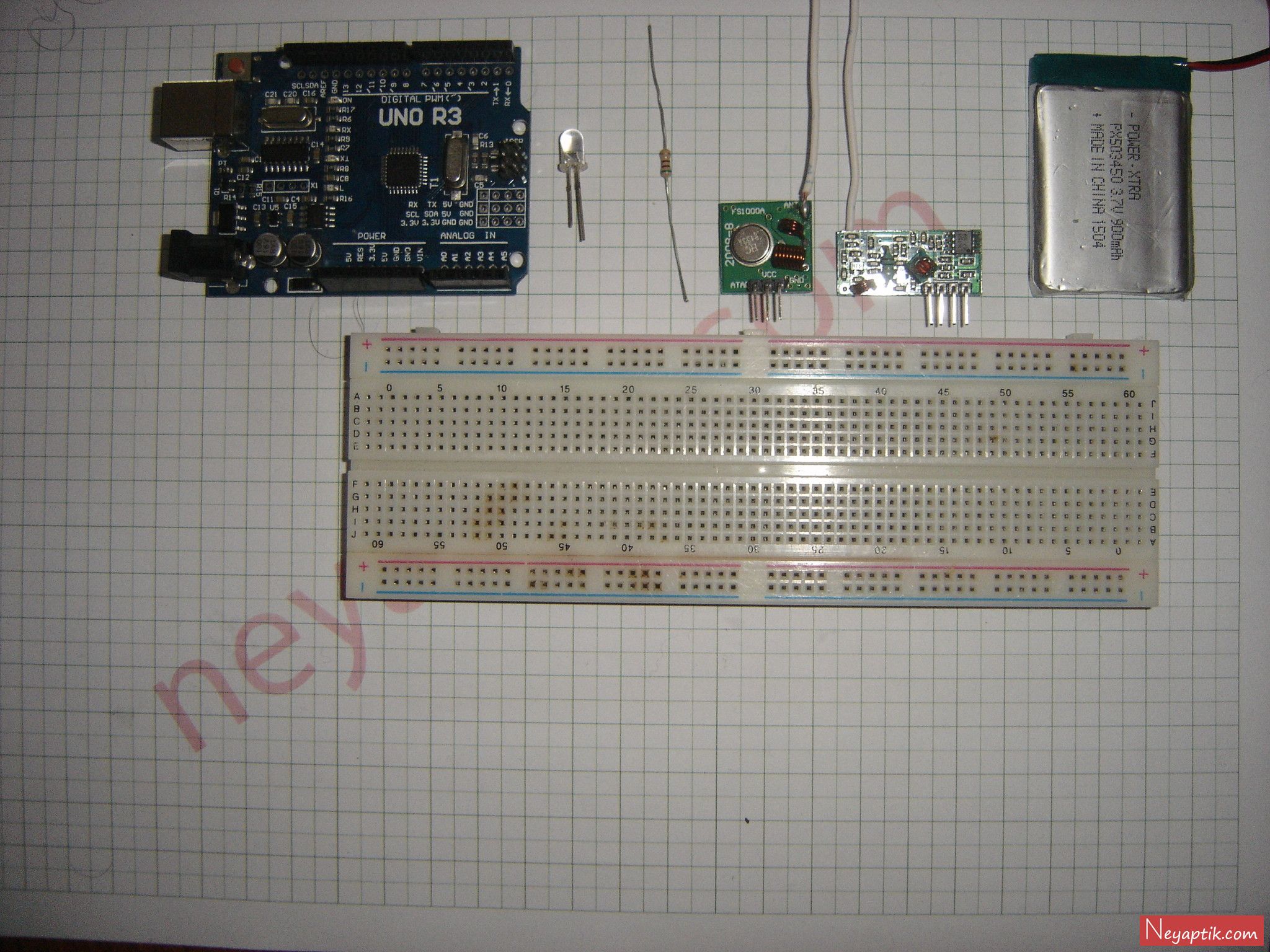

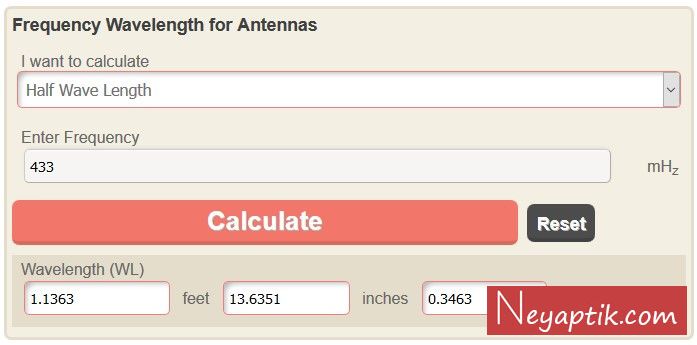

433 Mhz Alıcı-Vericiler

Arduino

Led

Direnç (led için, benimkisi 510 ohm sanırım.)

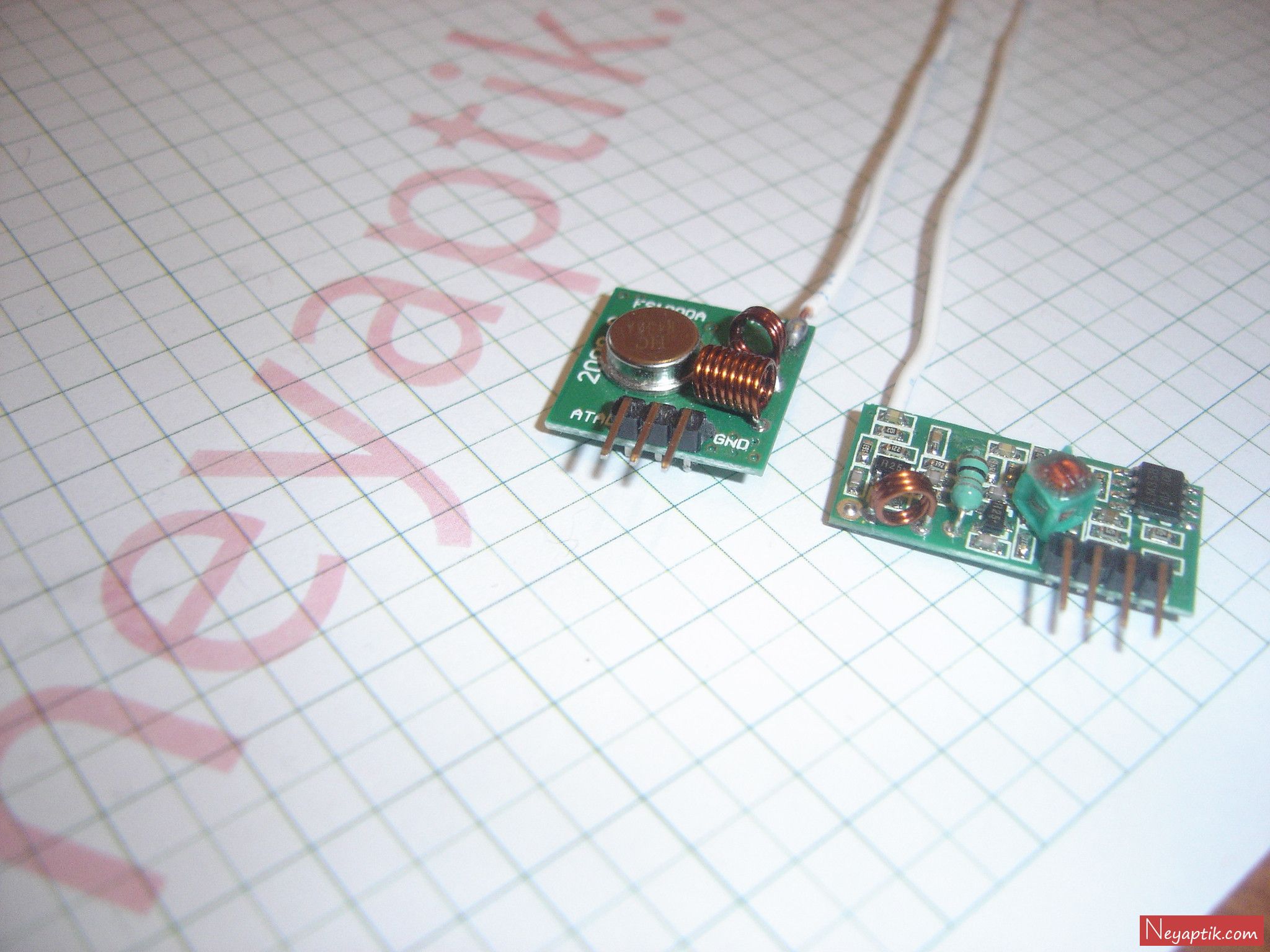

Alıcı, Verici

Mesafe Testi İçin Pil

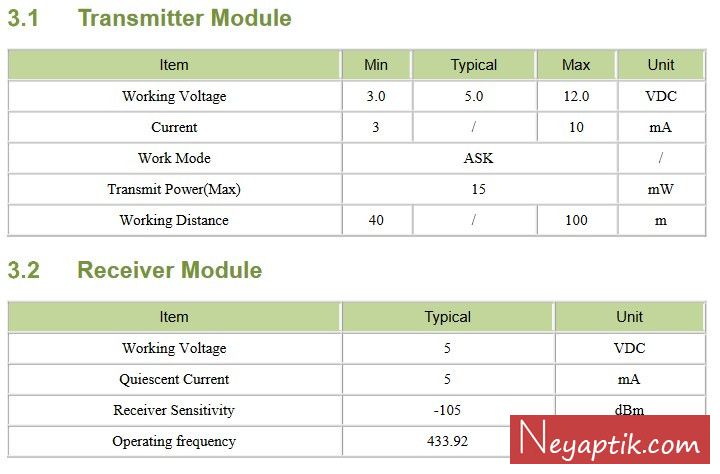

Önce vericiyi bağladım. Vericinin datasheet'i en fazla 12 v kullanabileceğimizi söylüyor. 12 volttayken 10-15 dk lik süreçte ısınma hatta ılıklaşma bile hissetmedim. Üzerindeki diğer entegrelerin limitlerini de kontrol ettim.

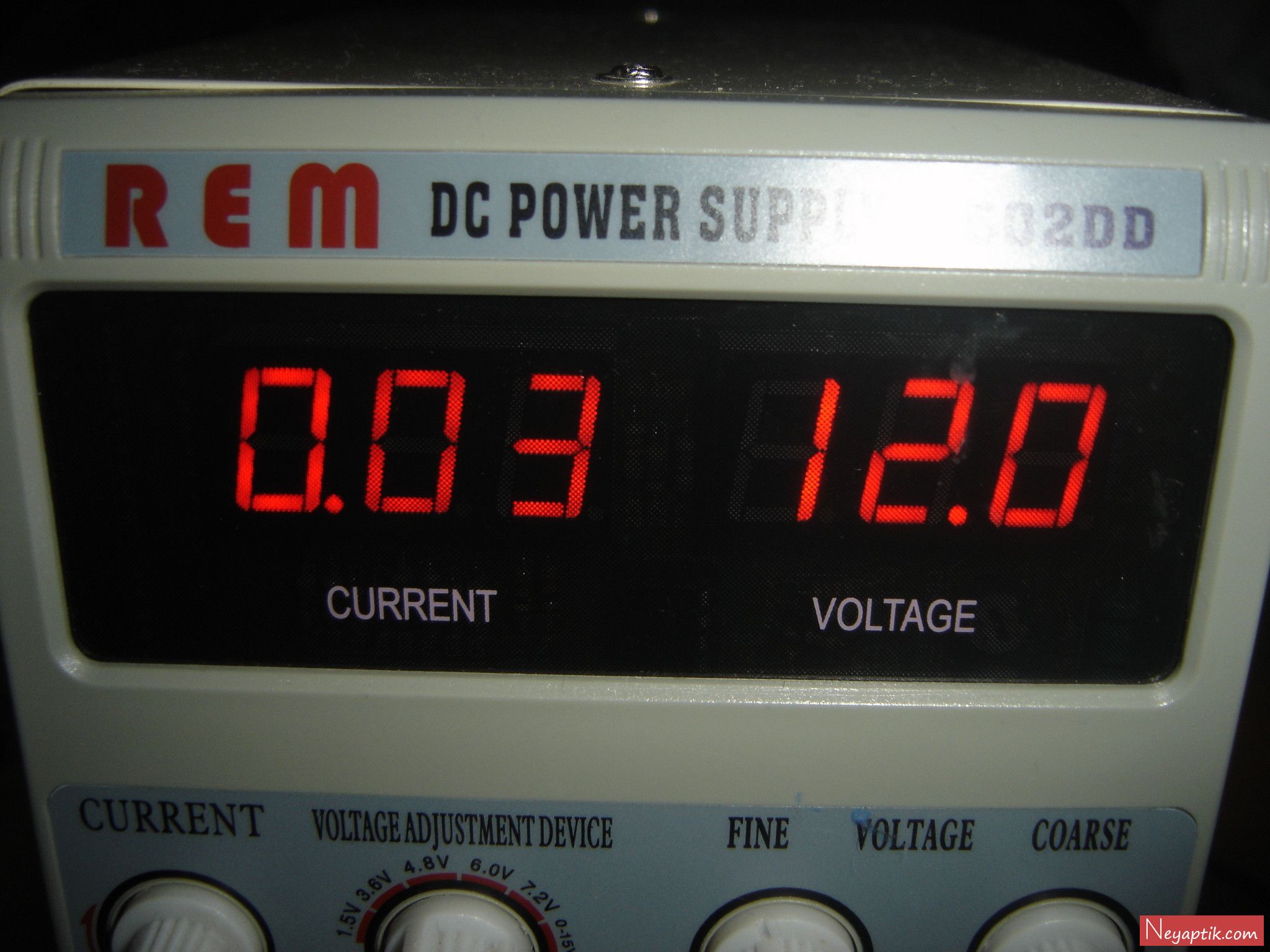

Bana göre voltajı 20v seviyelerine kadar çıkarmanızda sakınca yok :) . Ben yine de 12v olarak ayarladım.

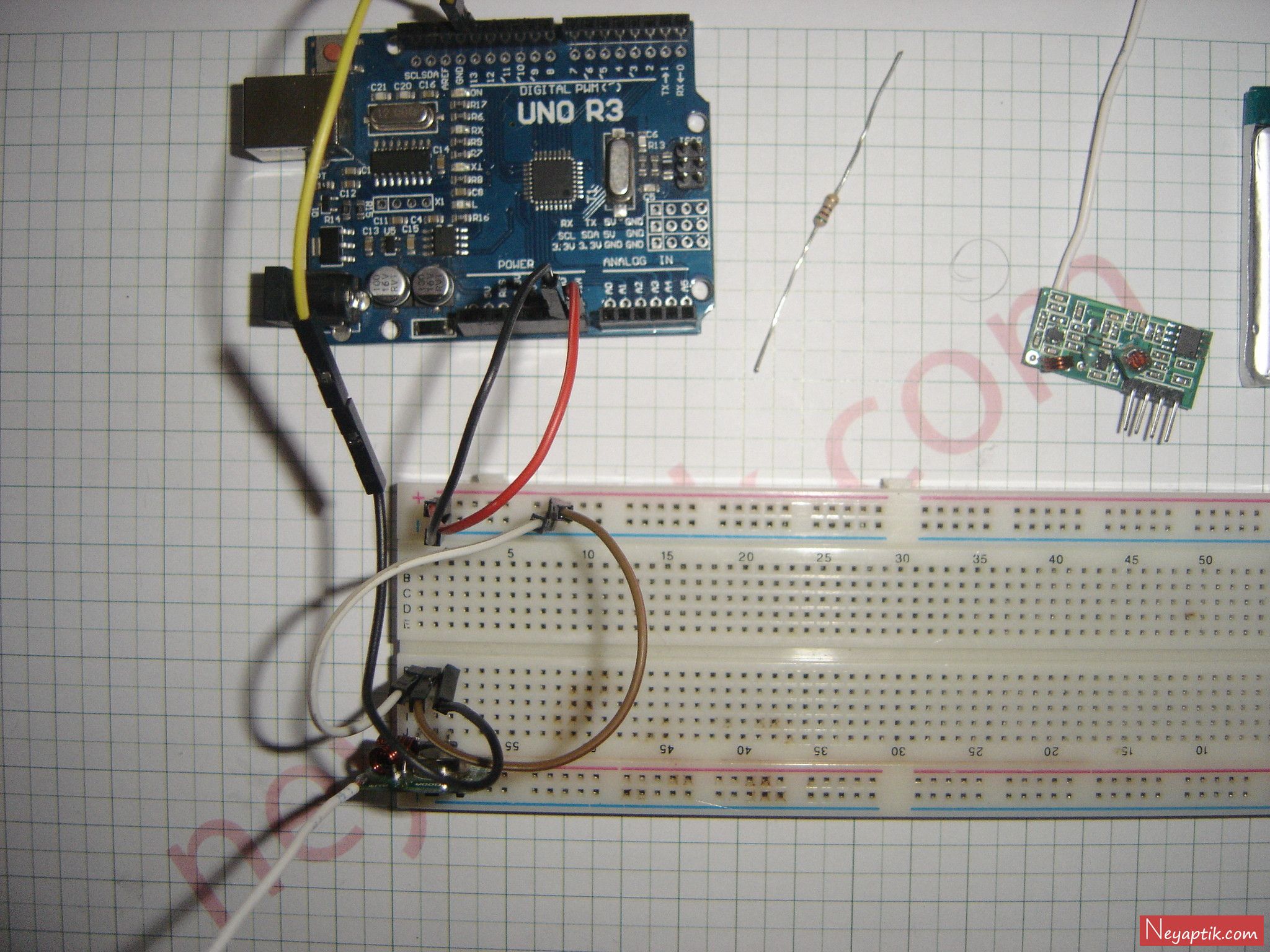

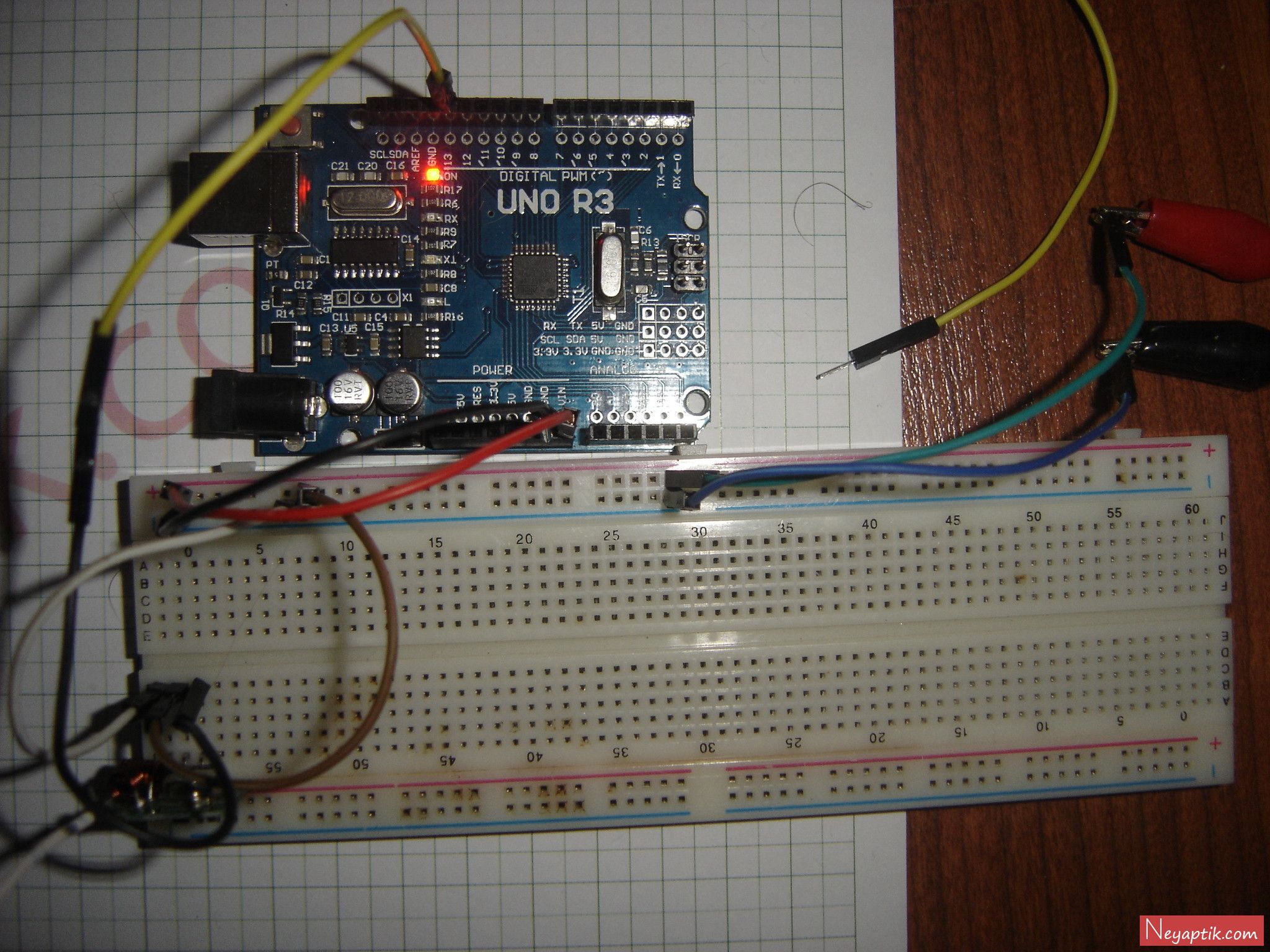

Ortadaki VCC bacağını +12v'ye bağladım. Gnd -'ye Data ise Arduino'nun 13 no'lu pinine. Yazılım olarak 200 delaylık blink kodu kullandım.

Arduino'ya 12v'yi VIN pini dışında bir yerden bağlamayın. Benden söylemesi :)

Yazılım:

void setup() {
  // unoda 13 oluyor kendisi
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(200);
  digitalWrite(LED_BUILTIN, LOW);
  delay(200);
}

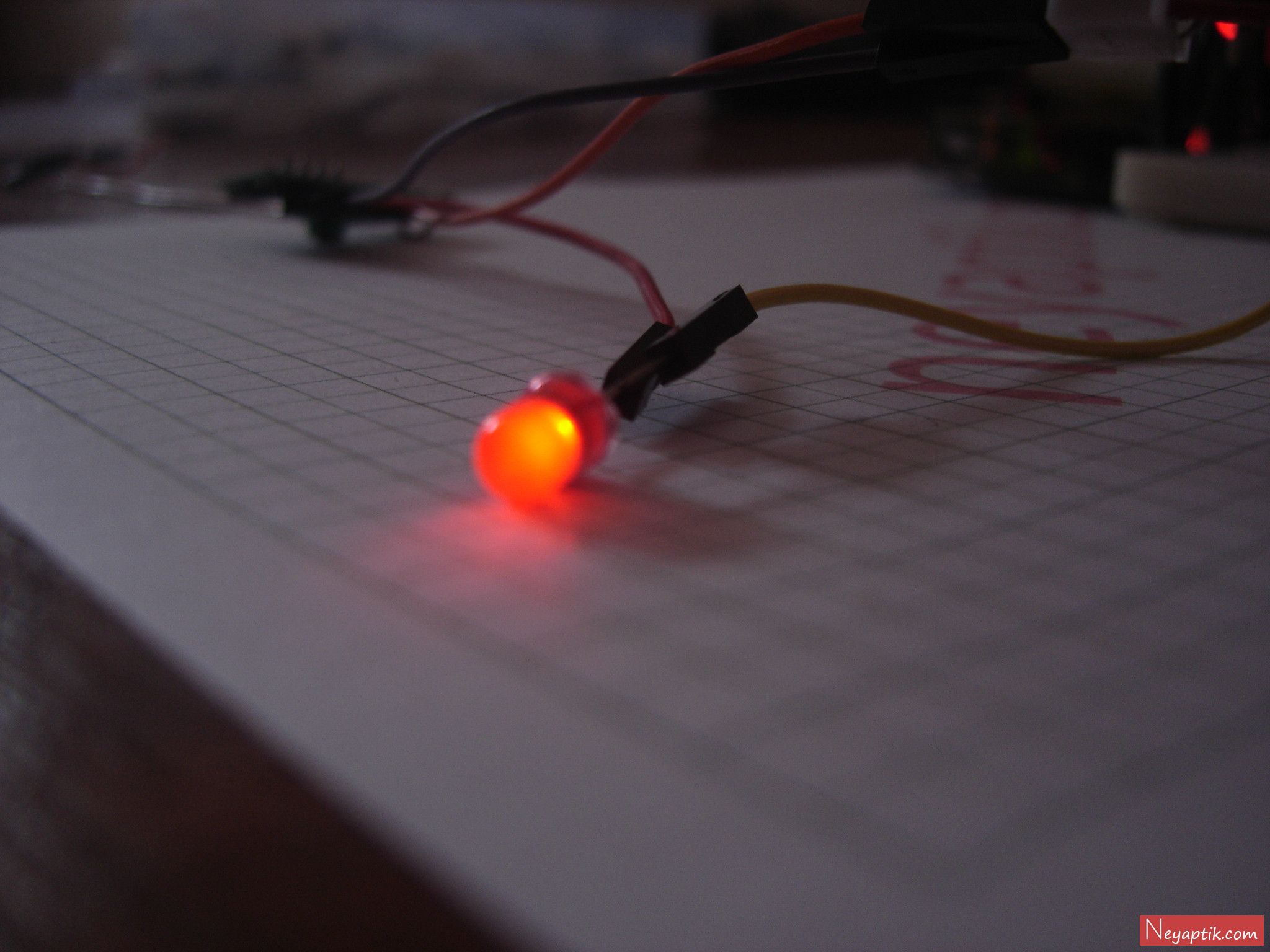

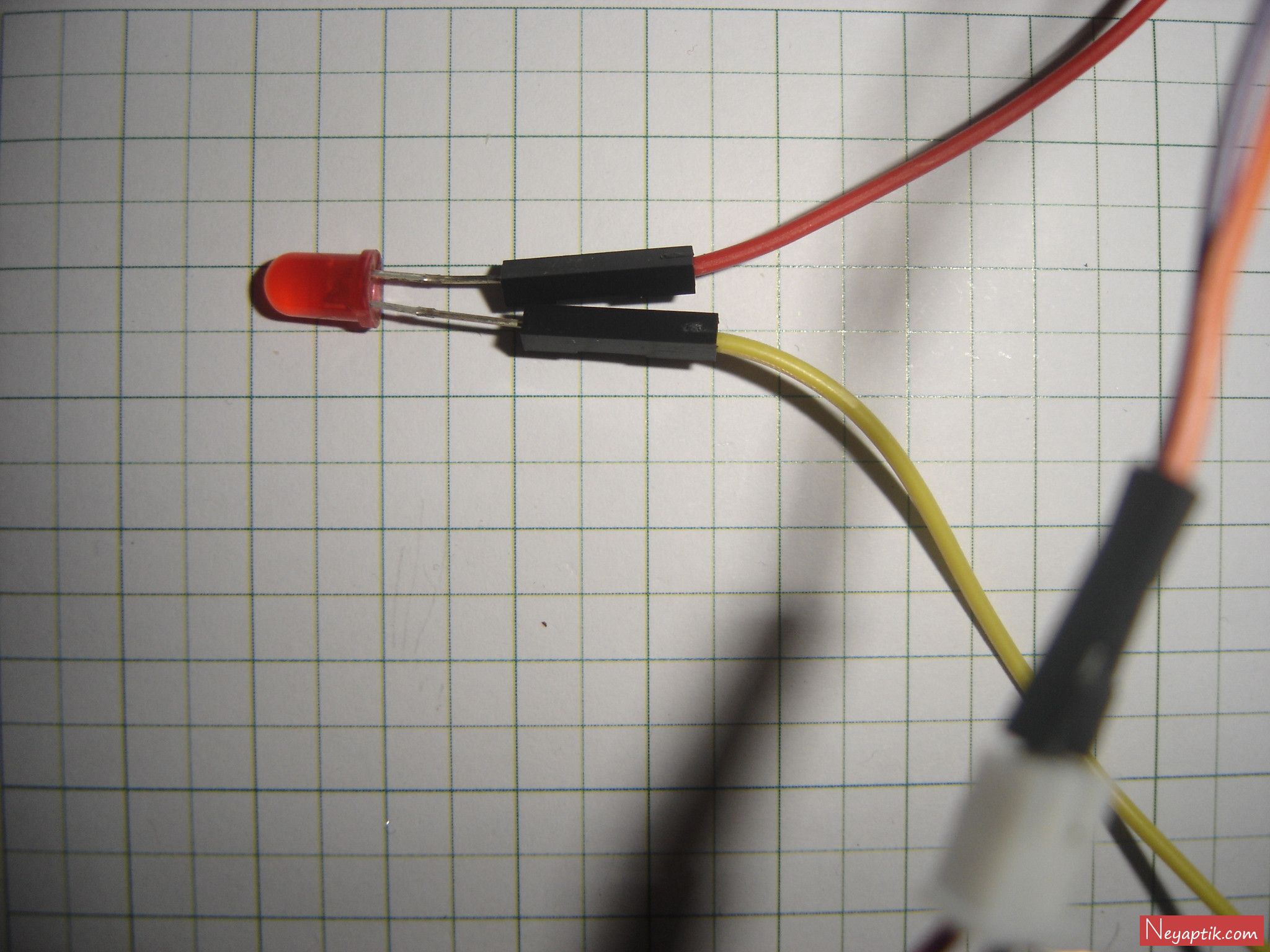

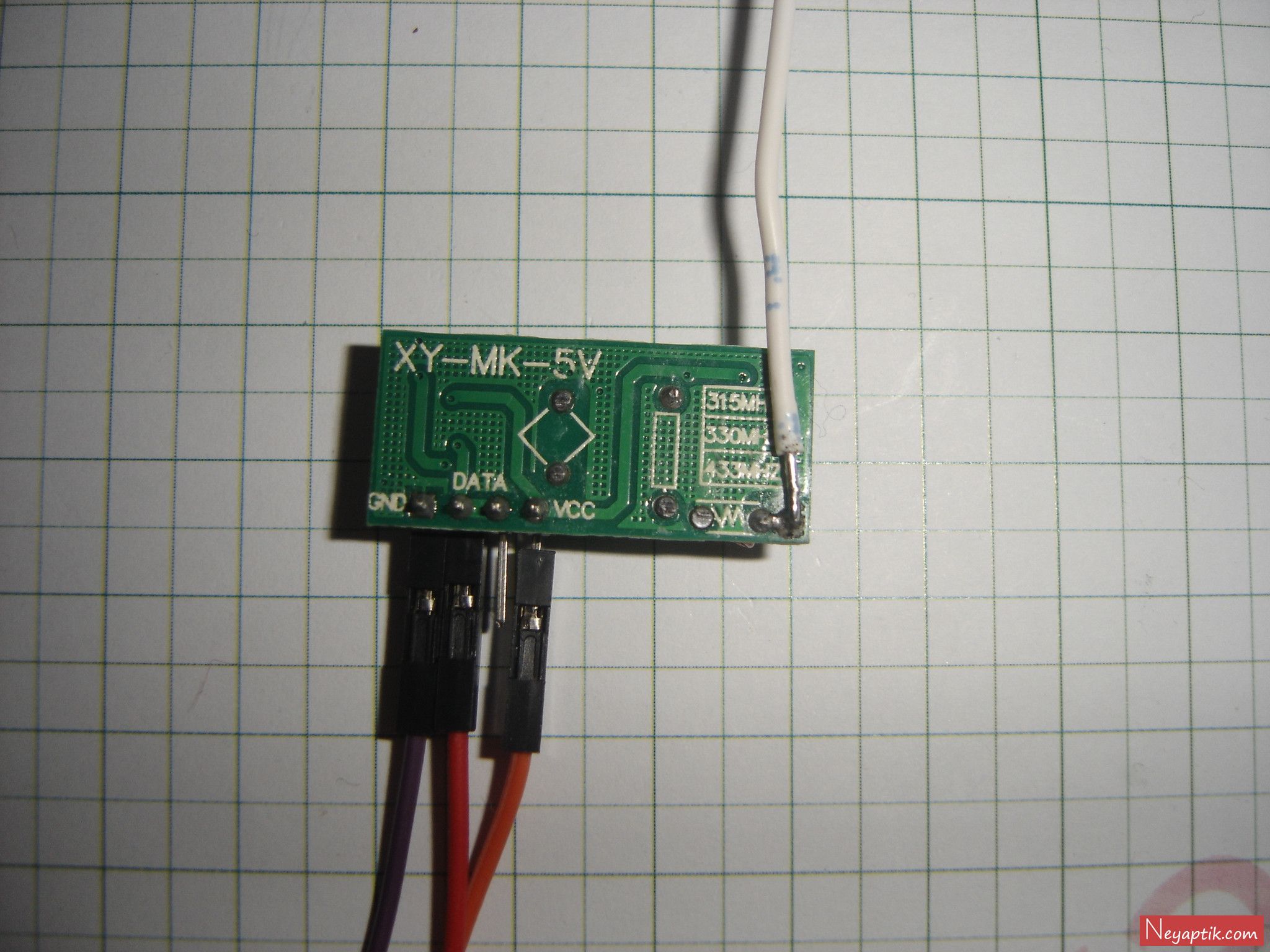

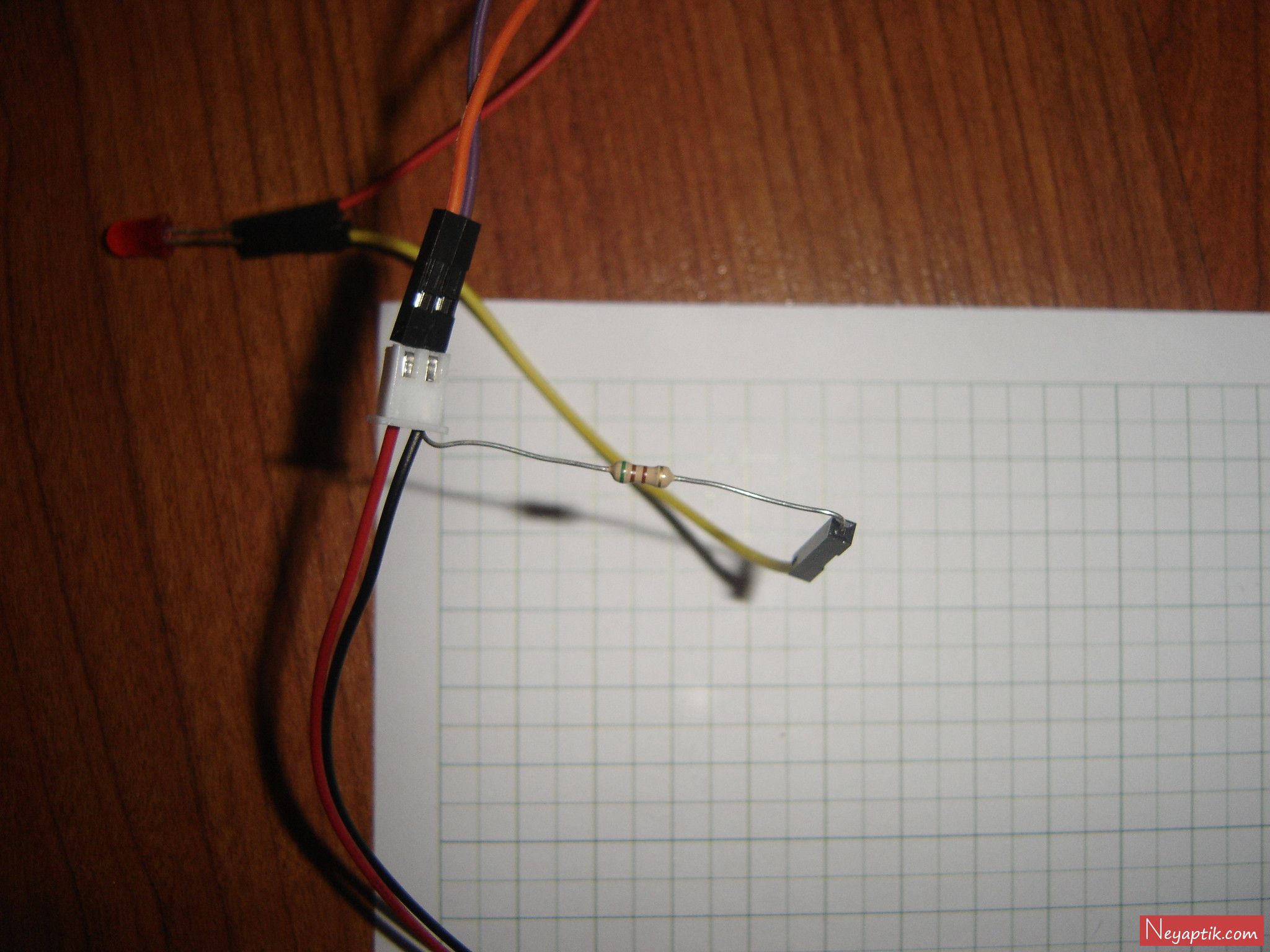

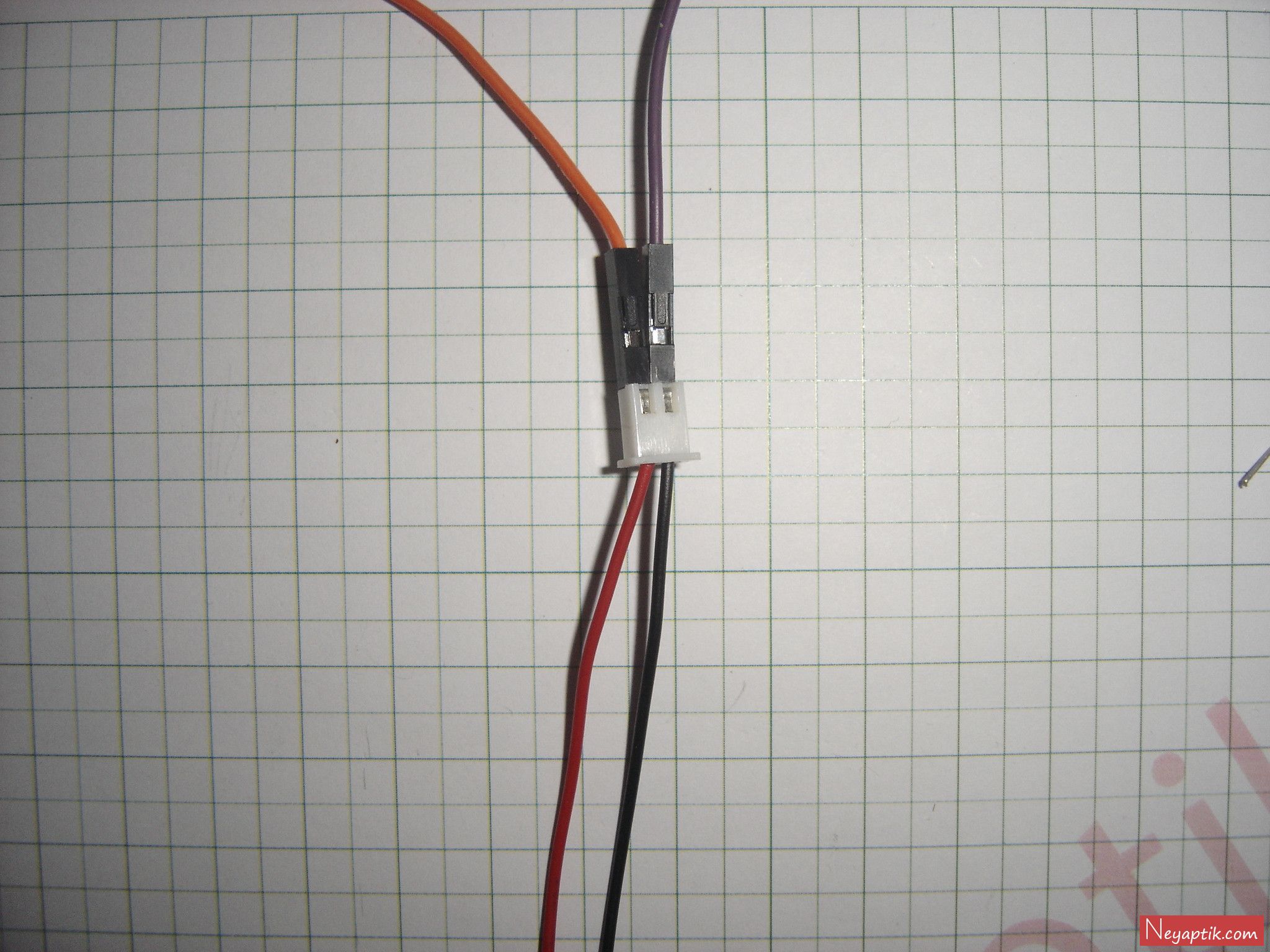

Alıcının limitleri vericiden daha kısıtlı. Maksimum 5v kullanmamız öneriliyor. 3.7v ile sıkıntısız çalışıyor. Pinlere gelince VCC +3.7'ye, GND -'ye, iki adet data pininden birisi ise LED'e bağlanıyor. LED'in - bacağını direnç üzerinden -'ye bağladım.
